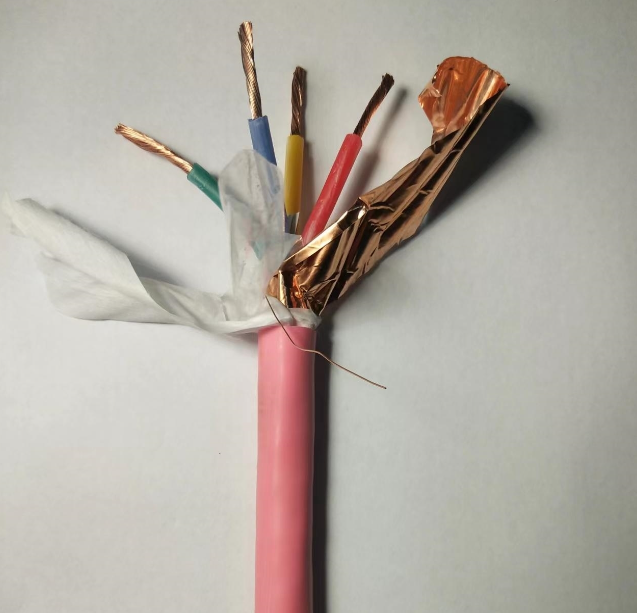

硅橡膠電纜ZR-KGGP2-4*6
- 電 話：18855017299,13637026879
- 郵 箱：823213582@qq.com
Description
說明:
產品標準：硅橡膠電纜ZR-KGGP2- 4*6參照GB9330等標準。
1、用途：
硅橡膠電纜ZR-KGGP2- 4*6適用于發電、冶金、石油化工、造紙、鋼鐵等行業的高溫范圍和惡劣環境內，作交流額定電壓1kV及以下電氣設備接線之用。該產品具有優良的耐高溫、阻燃、耐輻射、耐老化、耐臭氧、防水等特性，同時還具有很好的耐寒性和耐候性。
2：硅橡膠電纜ZR-KGGP2- 4*6使用條件：
(1)、電纜導體的長期工作溫度為-60～180℃。
(2)、敷設安裝電纜時的Z小彎曲半徑：無鎧裝層的電纜，應不小于電纜外徑的6倍，有鎧裝或銅帶屏蔽結構的電纜，應不小于電纜外徑的10倍，有屏蔽層結構的軟電纜，應不小于電纜外徑的6倍。
3、耐熱硅橡膠絕緣和護套（阻燃）電纜型號、名稱、使用范圍：見表1
表1
型 號 | 名 稱 |
KGG， ZR-KGG | 硅橡膠絕緣硅橡膠護套（阻燃）控制電纜 |
KGGP， ZR-KGGP | 硅橡膠絕緣硅橡膠護套編織屏蔽（阻燃）控制電纜 |
KGGP2，ZR-KGGP2 | 硅橡膠絕緣硅橡膠護套銅帶屏蔽（阻燃）控制電纜 |
KGG22，ZR-KGG22 | 硅橡膠絕緣硅橡膠護套鋼帶鎧裝（阻燃）控制電纜 |
KGGR， ZR-KGGR | 硅橡膠絕緣硅橡膠護套（阻燃）控制軟電纜 |
KGGRP，ZR-KGGRP | 硅橡膠絕緣硅橡膠護套編織屏蔽（阻燃）控制軟電纜 |
HGG， ZR-HGG | 硅橡膠絕緣硅橡膠護套（阻燃）電力電纜 |
HGG22，ZR-HGG22 | 硅橡膠絕緣硅橡膠護套鋼帶鎧裝（阻燃）電力電纜 |
注：根據用戶要求可生產硅橡膠絕緣和護套補償電纜、計算機屏蔽電纜以及安裝電纜（電線），具體技術參數另行提供。
4、規格范圍：見表2～表3
表2 硅橡膠控制電纜
型 號 | 額定電壓 V | 導體標稱截面 mm2 | ||||||||||
0.5 | 0.75 | 1.0 | 1.5 | 2.5 | 4 | 6 | 10 | |||||
芯 數 | ||||||||||||
KGG，ZR-KGG KGGP，ZR-KGGP | 450/750 | -- | 2～61 | 2～14 | 2～10 | |||||||
KGGP2，ZR-KGGP2 | -- | 4～61 | 4～14 | 4～10 | ||||||||
KGG22，ZR-KGG22 | -- | 7～61 | 4～61 | 4～14 | 4～10 | |||||||
KGGR，ZR-KGGR | 4～61 | -- | -- | |||||||||
KGGRP，ZR-KGGRP | 4～61 | 4～48 | -- | -- | ||||||||
注：推薦的芯數：2、3、4、5、7、8、10、12、14、16、19、24、27、30、37、44、48、52、61等。
表3 硅橡膠電力電纜
型 號 | 額定電壓kV | 芯 數 | 導體標稱截面 mm2 |
HGG，ZR-HGG HGG22，ZR-HGG22
| 0.6/1 | 1 | 1.5～240 |
2，3，4 | 1.5～240 | ||
3+1 | 4～185 | ||
4+1 | 4～185 | ||
3+2 | |||
5 | 1.5～185 |
5、技術要求
(1)、導體結構及導體直流電阻：
硅橡膠控制電纜符合<聚氯乙烯絕緣和護套（阻燃）控制電纜>表3規定。
硅橡膠電力電纜符合<0.6/1kV聚氯乙烯絕緣和護套（阻燃）電力電纜>表4規定。
(2)、絕緣厚度、火花試驗電壓：見表4
表4
標稱截面mm2 | 0.5,0.75 | 1.0,1.5 | 2.5,4,6 | 10,16 | 25,35 | 50,70 | 95,120 | 150 | 185 | 240 |
絕緣厚度(mm) | 0.7 | 0.8 | 1.0 | 1.2 | 1.4 | 1.6 | 1.8 | 2.0 | 2.2 | 2.4 |
火花試驗電壓(V) | 6000 | 7000 | 8000 | 9000 | ||||||
(3)、成品電纜能經受交流50HZ、3000V、5min的耐壓試驗，不擊穿。
(4)、電纜阻燃性能符合GB/T18380-2001標準規定。
(5)、電纜規格、外形尺寸和重量另行提供。
6、交貨要求：
(1)、電纜制造長度用不小于100m，允許長度不小于20m的短段電纜交貨，其數量不超過交貨總長度的10%，計量誤差為±0.5%；
(2)、根據雙方協議，允許任何長度的電纜交貨。
